智慧管廊管理系統

誕生背景

    綜合管廊，就是地下城市管道綜合走廊。即在城市地下建造一個隧道空間，將電力、通信，燃氣、供熱、給排水等各種工程管線集于一體，設有專門的檢修口、吊裝口和監測系統，實施統一規劃、統一設計、統一建設和管理，是保障城市運行的重要基礎設施和“生命線”。地下綜合管廊系統不僅解決城市交通擁堵問題，還極大方便了電力、通信、燃氣、供排水等市政設施的維護和檢修。此外，該系統還具有一定的防震減災作用。地下綜合管廊是城市的超級大動脈，它將給城市帶來從內到外的活力，而地下管線建設規模不足、管理水平不高等問題亦日益凸顯。一些城市相繼發生大雨內澇、管線泄漏爆炸、路面塌陷、設施被盜等事件，嚴重影響了人民群眾生命財產安全和城市運行秩序。綜合管廊屬于地下封閉空間，一旦發生火災，會迅速消耗掉管廊內部氧氣并產生大量有害氣體，當甲烷、一氧化碳等危險氣體達到一定濃度時，還可引起爆炸。更嚴重的是，發生災害時管廊內部環境十分惡劣，搶修難度很大，對搶修人員也將造成人身安全威脅。

市場需求

    近年來，國家積極鼓勵城市地下綜合管廊的建設。2015年7云，國務院常務會議專題研究部署推進城市地下管廊建設工作，2015年8月，國務院辦公廳印發了《關于推進城市地下綜合管廊建設的指導意見》（國辦發{2015}61號），提出了綜合管廊建設的工作目標和任務。2016年2月，在《中共中央國務院關于進一步加強城市規劃建設管廊工作的若干意見》中又再次明確了建設城市地下綜合管廊的任務和要求。為確保城市地下綜合管廊建設穩妥有序推進，從2015年開始，財政部和住房城鄉建設部開展了中央財政支持城市地下綜合管廊建設的試點城市工作。

經濟效益

    地下綜合管廊對滿足民生基本需求和提高城市綜合承載力發揮著重要作用。綜合管廊建設避免由于敷設和維修地下管線頻繁挖掘道路而對交通和居民出行造成影響和干擾，保持路容完整和美觀。降低了路面多次翻修的費用和工程管線的維修費用。保持了路面的完整性和各類管線的耐久性。便于各種管線的敷設、增減、維修和日常管理。由于共同溝內管線布置緊湊合理，有效利用了道路下的空間，節約了城市用地。由于減少了道路的桿柱及各種管線的檢查井、室等，優美了城市的景觀。由于架空管線一起入地，減少架空線與綠化的矛盾。

    綜合管廊監控報警與運維管理系統基于城市綜合管廊工程技術規范等標準開發，系統采用物聯網架構，模塊化設計，滿足分階段施工及技改的要求，可對綜合管廊內的設施運行、實時環境、出入口等進行全方位在線監測，實現綜合管廊監測、運維的智能化、自動化，保障管廊內環境、設備、運維人員安全。綜合管廊是現代城市建設不可或缺的一部分，能夠對市政管線進行綜合有效的管理，避免因維修管線而頻繁開挖道路。

    我國各大城市都紛紛加入了綜合管廊的建設浪潮中，不過要建好綜合管廊，保護措施是少不了的，綜合管廊必備的溜達保護措施：消防系統、供電系統、照明系統、排水系統、通風系統、管理系統。地下綜合管廊監控系統不僅解決城市交通擁堵問題，還極大方便市政設施的維護和檢修。此外，該系統還具有一定的減災作用。共同管溝的建設避免了由于敷設和維修地下管線頻繁挖掘道路而對交通和居民出行造成影響和干擾，保持路容完整和美觀。降低了路面多次翻修的費用和工程管線的維修費用。保持了路面的完整性和各類管線的耐久性。

    管廊監控系統對監控與安防報警系統等各子系統進行系統集成，并具有數據通信、信息采集、安全預警預防等綜合處理能力。降低勞動強度，節省人力開支，保障作業人員安全。可移動的監控平臺，時間區域的全覆蓋、主動監測。智能識別儀表盤、刀閘開關狀態讀數，自動錄入數據，快速便捷。自動生成報表，并對數據實時數據分析與趨勢判斷，方便匯報與決策?？蛇M行抓拍，有圖為證，便于事后追溯。

行業優勢

    技安智慧管廊管理系統無縫對接智慧城市建設，提升管廊運維智慧化水平和綜合效益。智慧管廊監控全面整體解決方案，符合GB50838-2015《城市綜合管廊工程技術規范》要求；統一管理平臺，強化子系統間聯動，提高響應速度和運維水平；專業化地理信息管理系統，結合GIS和360度全景技術，多視角識別管線位置和狀態信息；系統支持云計算、大數據等技術應用，預留智慧城市接口，支持向智慧城市平滑升級 ；系統開放，向下兼容第三方設備和系統；向上支持通用的接口協議，可接入更高一級的監控系統；應用層 從“安全服務、智能運維、高效管理、應急指揮”四個方面實現智慧運營管理，為用戶提供大屏幕顯示、PC 機、移動終端、虛擬現實等各種方式的展現形式，實現“用數據管理、用數據決策、用數據服務”。

    平臺層實現綜合管廊各類數據、信息的集中存儲、管理、分析與共享，為各類智慧應用提供完整的、有效的數據支撐，并通過“統一接口”，為整個系統提供數據、地理信息和協同管理三個方面的技術支撐服務。感知層負責為平臺提供前端監控數據，包括環境與設備監控系統、安全防范系統、通信系統、預警與報警系統，并將數據通過區間以太環網、匯聚以太環網最終傳送至監控中心。

市場趨勢

    2015年智慧城市建設如火如荼，智慧城市的發展是現代城市的一個重要發展方向，而綜合管廊作為城市的地下“神經網絡”，它的智慧化管理和運營是建設“智慧城市”的基礎。因此，利用“智慧化”手段實現對管網的數字化管理，并對其實現生命周期的管控，越來越受到社會的廣泛關注

系統概述

    市地下綜合管廊是城市建設現代化、科技化、集約化的標志之一，是城市地下空間充分利用，保障城市安全運轉、促進統籌協調、節約空間資源，提高管理水平的基礎設施。管廊監測系統的設計思想是根據監控的具體需求在合適的地點安裝多種類型的傳感器，還要根據傳感器的位置布置，信號輸出狀態，電源要求，網絡狀態等進行分析，選擇出較適合現場且建設成本較低的監控箱布置、網絡的選擇等具體的現場解決方案。數據采集至數據中心后，通過平臺軟件將現場實時工況直觀展示的出來，并通過對歷史數據的統計分析來提供一些更高級的功能。

系統功能介紹

    1、環境監控系統

        環境監控系統對綜合管廊內環境參數進行實時監測，包括氣體含量（含氧氣、甲烷、硫化氫）、溫濕度和集水井水位情況，出現異常情況時報警；同時對綜合管廊內通風設備、排水泵和照明設備等進行狀態監測和控制，設備控制可采用遠程或就地控制方式。

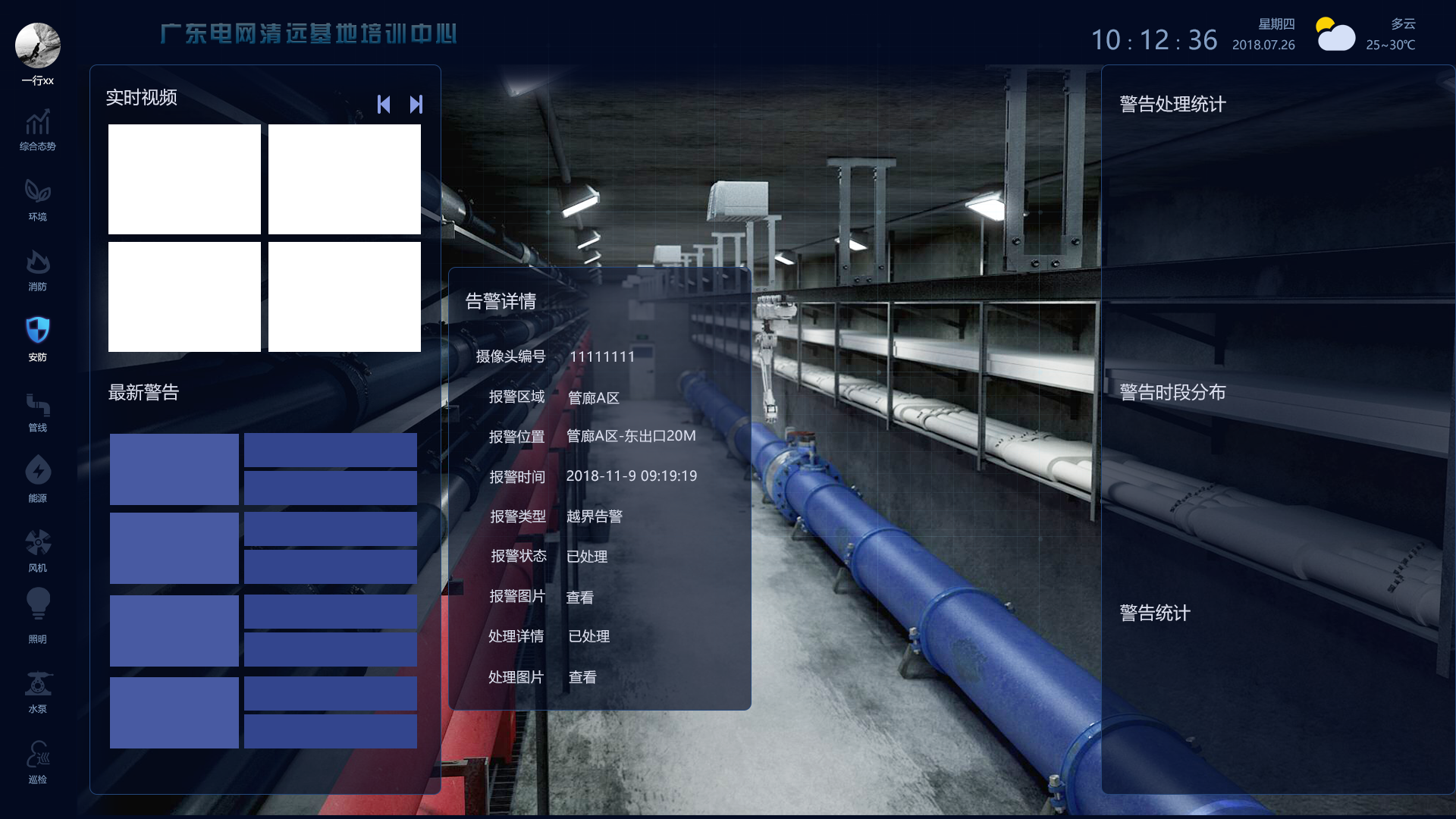

    2、視頻監控子系統

        視頻監控系統對綜合管廊內部環境、綜合管廊出入口等重要位置處實時全方位的圖像監控，使監控中心值班人員清楚了解綜合管廊現場實際情況，并及時獲得以外情況的圖像信息。監控中心可隨時調取網絡攝像機的實時視頻信號和歷史回放圖像，并投放到顯示大屏上。

    3、防入侵監測系統

        防入侵監測系統采用紅外對射技術，當綜合管廊現場出現 “非法入侵”情況，聯動現場聲光報警器，同時其報警信號通過區域控制單元送入監控中心監控工作站，監控畫面相應位置閃爍，并產生語音報警信號

    4、門禁系統

            門禁系統通過門禁控制，對監控中心和綜合管廊出入口等處實施出入管理，強化綜合管廊安全防范功能。

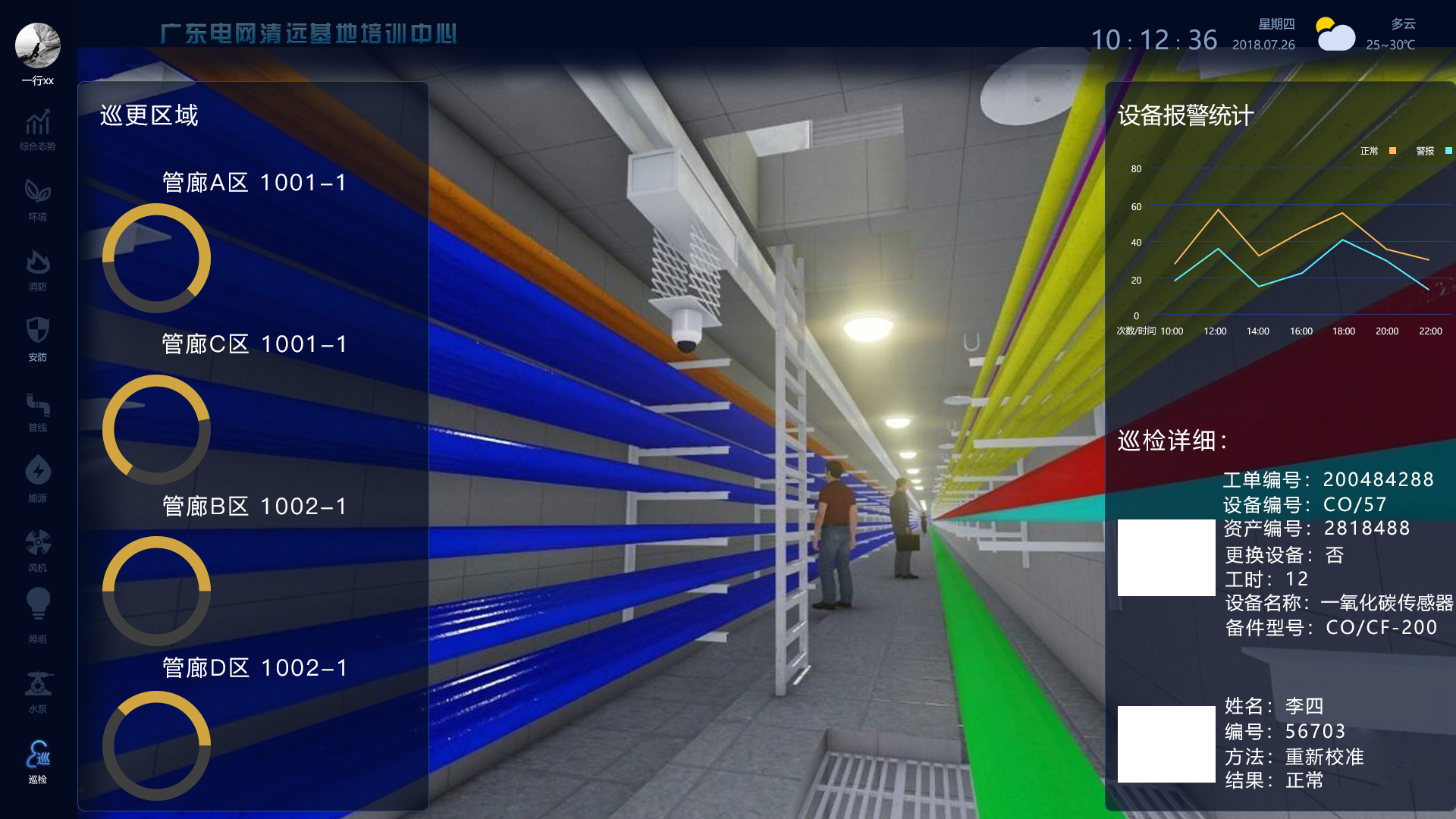

    5、電子巡查系統

            電子巡查系統對綜合管廊現場巡查行為進行記錄并進行監管和考核，是安防系統的重要組成部分，能有效地對管理維護人員的巡邏工作進行管理。

       6、應急通信與調度系統

               應急通信與調度系統通過以太網實現各電話之間的相互呼叫，并通過設置的語音網關實現與外部市話聯系功能。系統通過應急調度平臺和綜合管廊現場揚聲器廣播，實現遠程調度功能。

        7、無線通信與人員定位系統

               無線通信與人員定位系統對綜合管廊內部實現無線信號覆蓋，在智能手機上安裝相應的APP軟件，結合應急通信與調度系統實現無線語音通話功能。工作人員攜帶定位卡或智能手機進入綜合管廊，實現人員定位功能，在緊急情況下指導綜合管廊現場人員及時疏散，確保人身安全。

        8、火災自動報警系統

                火災自動報警系統實時接收感溫光纜的火災檢測信號或手動火災報警按鈕的報警信號，在綜合管廊內部進行聲光報警，以警示管廊內部的工作人員。同時監控中心進行聲光報警，軟件界面彈窗報警，系統聯動視頻監控系統切換至火災報警區域畫面，警示監控中心工作人員采取相關措施。

        9、消防系統

                消防系統在綜合管廊現場每個防火分區設置氣體滅火控制器、氣溶膠滅火裝置、放氣指示燈和緊急啟停按鈕等設備。當火災發生時，遠程控制或者本地按下緊急啟停按鈕，氣體滅火控制器啟動管廊內部的氣體滅火裝置，滅火過程中放氣指示燈常亮。

    10、高壓電纜本體監測系統

            高壓電纜本體監測系統實現對綜合管廊內高壓電纜的運行溫度、局部放電、護套環流的實時監測，并進行載流量評估，避免高壓電纜運行事故發生，對保障電力電纜的安全運行和動態增容提供有力的技術依據
